GL1系列紙帶過濾機
時間：2011-01-06 17:50
紙帶過濾機是利用過濾紙（又稱無紡布）的過濾作用，將金屬和非金屬雜質從冷卻液中分離出來，保證了切削液的清潔度。其過濾精度取決于過濾紙的密度，用戶可根據不同的要求選用不同的過濾紙，過濾精度可達15-40微米。該系列過濾機的過濾效果達到98%，可實現自動控制，是各種磨床配套的理想附件。

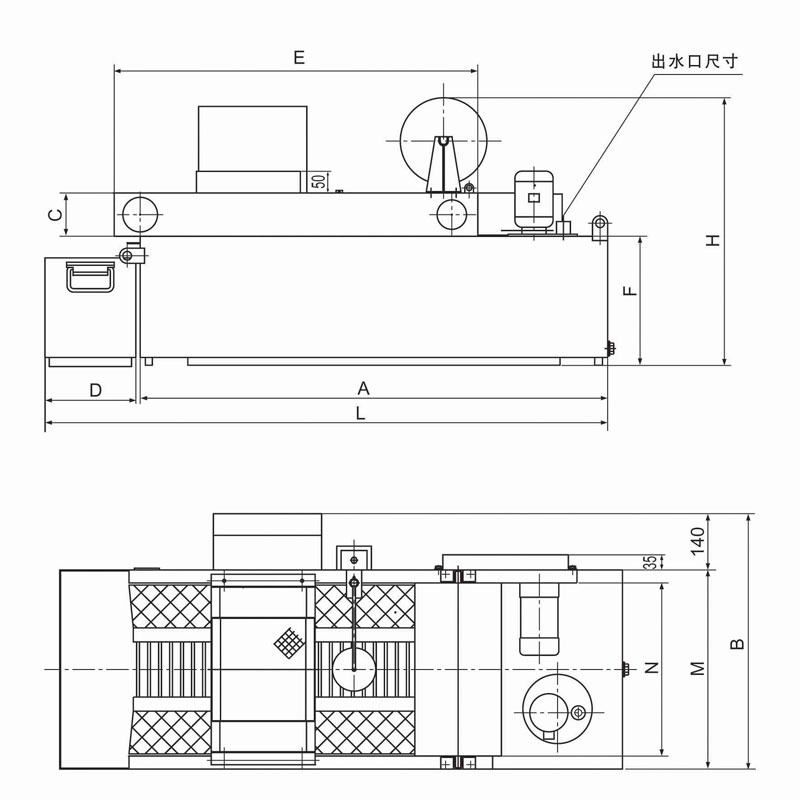

注：左圖是A種裝配形式。當電機和電氣盒在另一側是B種裝配形式。訂貨時應注明裝配形式。
如：GL1-50B，A種裝配形式可以省略A字母。
| 技術數據 | 外形尺寸（mm） | ||||||||||||
| 型號 | 容積L | 流量L/min | 電機功率 | A | C | D | E | F | N | M | 水泵型號 | 泵出水口 | L*B*H |
| GL1-25 | 140 | 25 | 40W | 1080 | 100 | 210 | 840 | 300 | 400 | 460 | AB-25 | G3”/8 | 1300*600*620 |
| GL1-50 | 200 | 50 | 60W | 1200 | 100 | 210 | 960 | 300 | 520 | 600 | AB-50 | G3”/4 | 1420*740*620 |
| GL1-75 | 250 | 75 | 1600 | 100 | 210 | 1360 | 300 | 520 | 600 | AB-100 | G1” | 1820*740*620 | |
| GL1-100 | 350 | 100 | 1600 | 100 | 250 | 1360 | 300 | 720 | 800 | AB-100 | G1” | 1860*940*620 | |
| GL1-150 | 550 | 150 | 120W | 1800 | 120 | 250 | 1560 | 300 | 1000 | 1080 | AB-200 | G1 1”/4 | 2060*1220*640 |
| GL1-200 | 610 | 200 | 2200 | 120 | 250 | 1960 | 300 | 1000 | 1080 | AB-200 | G1 1”/4 | 2460*1220*640 | |
| GL1-250 | 800 | 250 | 2740 | 120 | 250 | 2500 | 300 | 1000 | 1080 | 3000*1220*640 | |||
| GL1-300 | 1200 | 300 | 200W | 3000 | 150 | 350 | 3100 | 400 | 1000 | 1100 | 3360*1240*770 | ||
| GL1-400 | 1650 | 400 | 4000 | 150 | 350 | 4100 | 400 | 1000 | 1100 | 4360*1240*770 | |||
| GL1-500 | 2000 | 500 | 400W | 4000 | 150 | 350 | 4100 | 400 | 1400 | 1500 | 4460*1640*770 | ||
